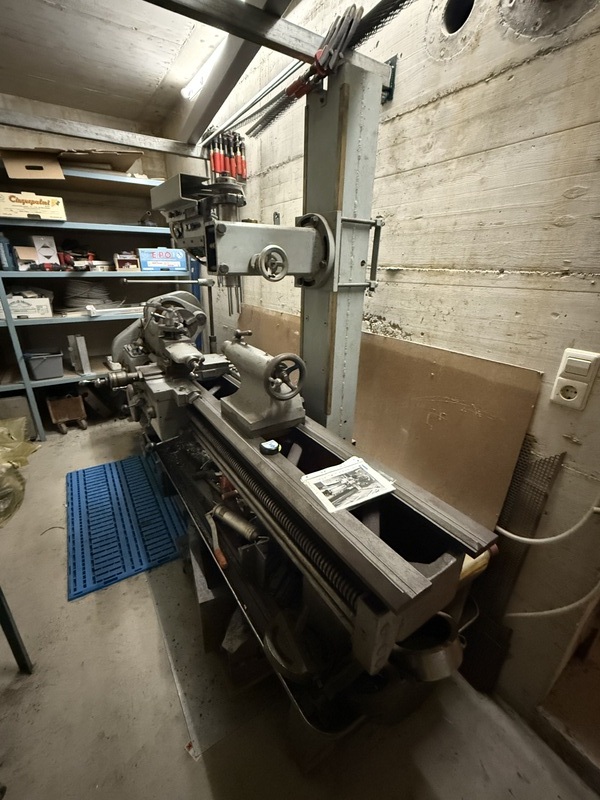

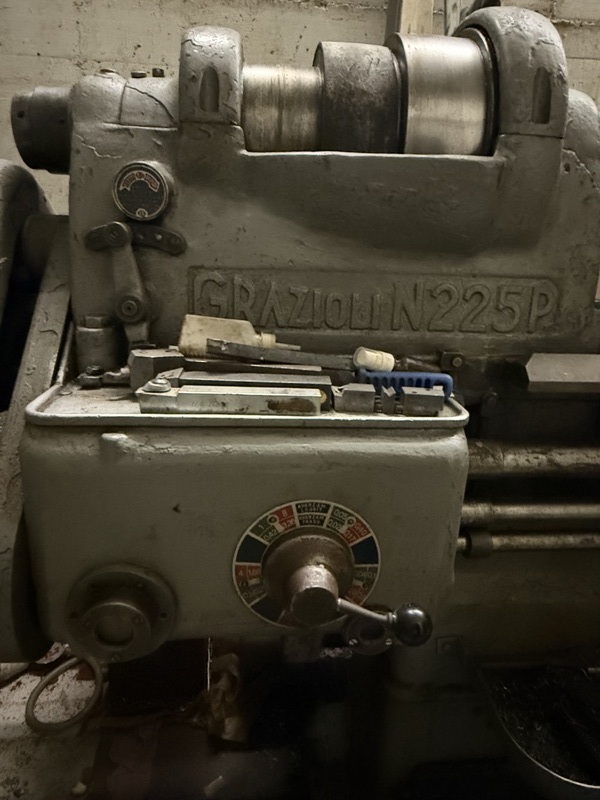

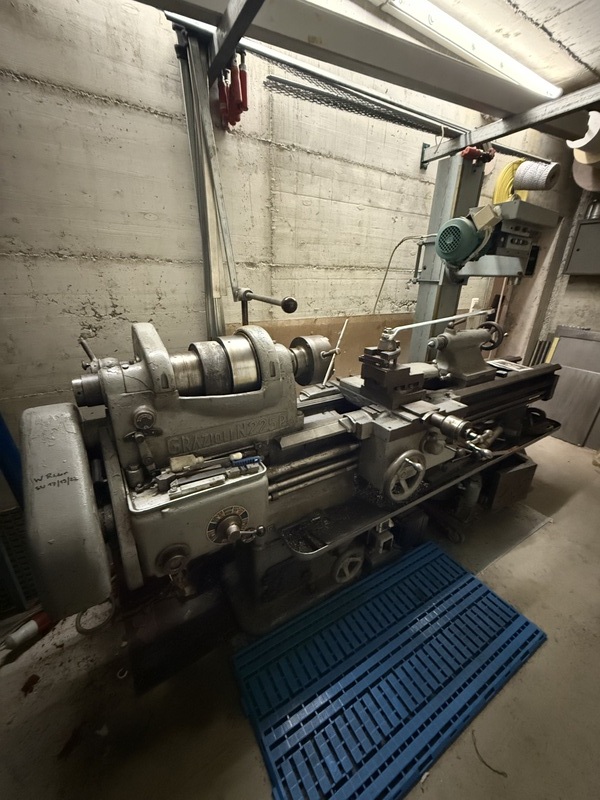

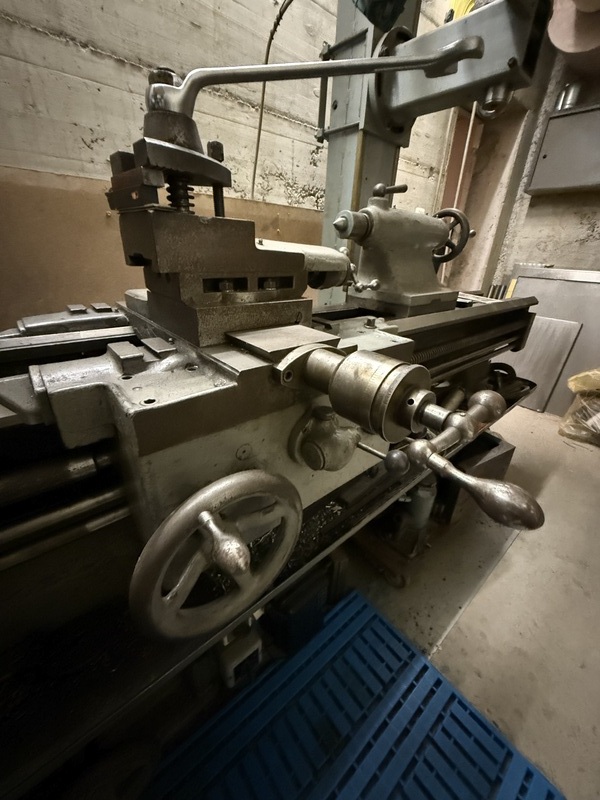

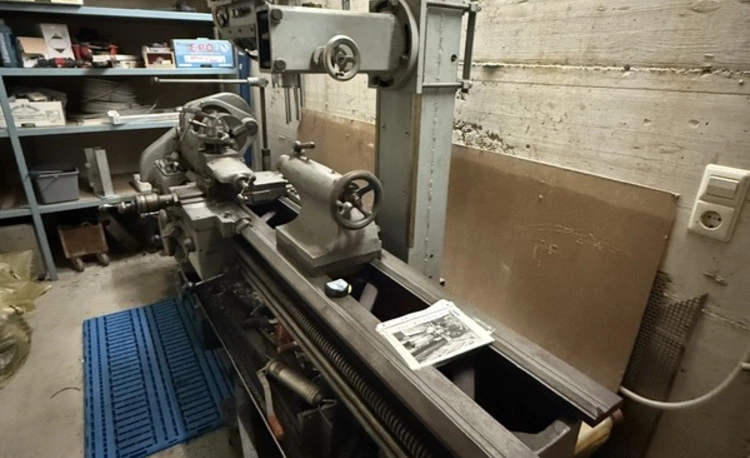

Drehbank Grazioli N2275

Drehbank Grazioli N2275

Leit- und Zugspindel-Drehmaschine inkl. Zubehör abzugeben

Spitzenhöhe 250mm
Spitzenhöhe ohne Lünette 350mm
Größter Drehdurchmesser über Bett 500mm
Spitzenweite 1500mm
Spindeldurchlass durchschnittliche 43mm
Bettlänge: 1900mm
Reitstoßspindel MK4

Antrieb 11 PS Motor 900 U/min

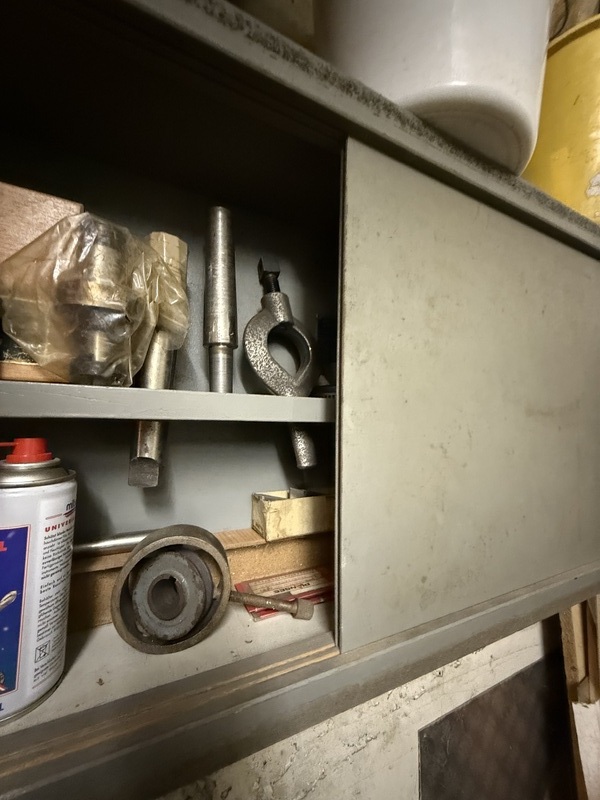

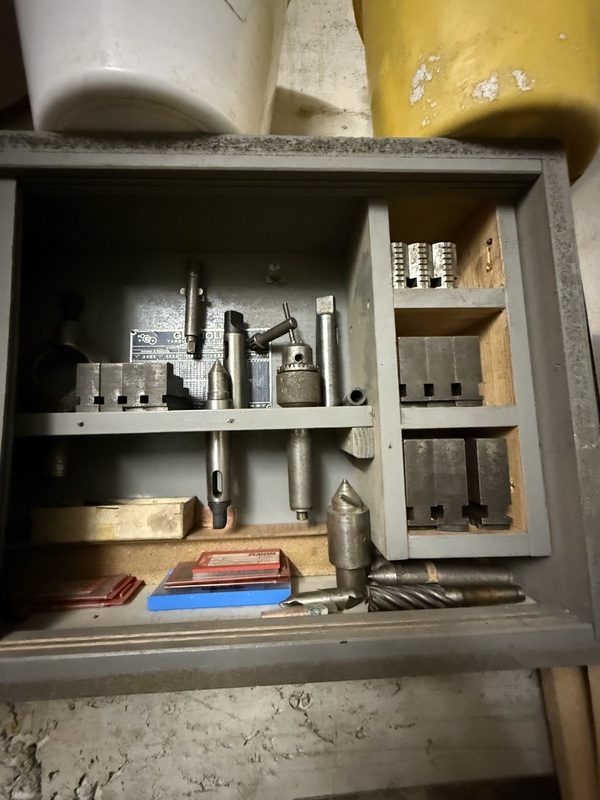

Drehmaschinen-Zubehör und Drehstähle

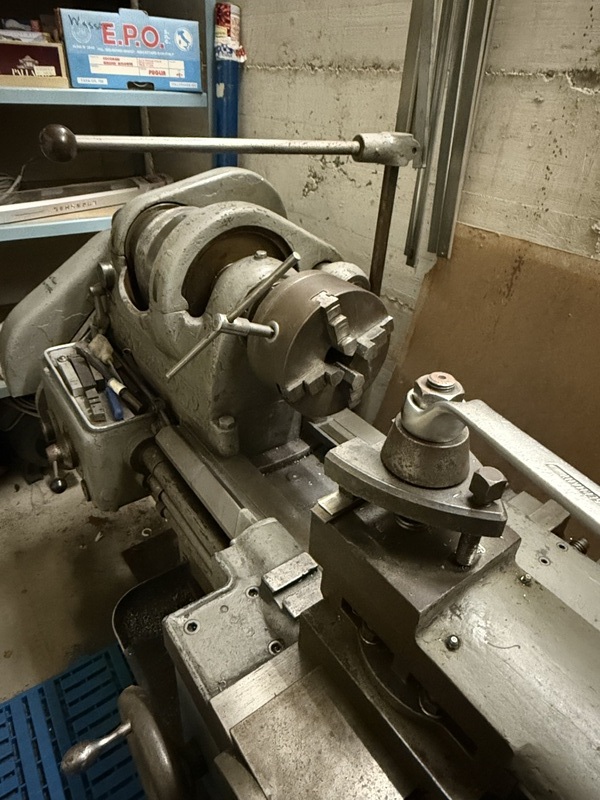

Dreibacken-Drehbankfutter Ø 320 mm (zentriert)

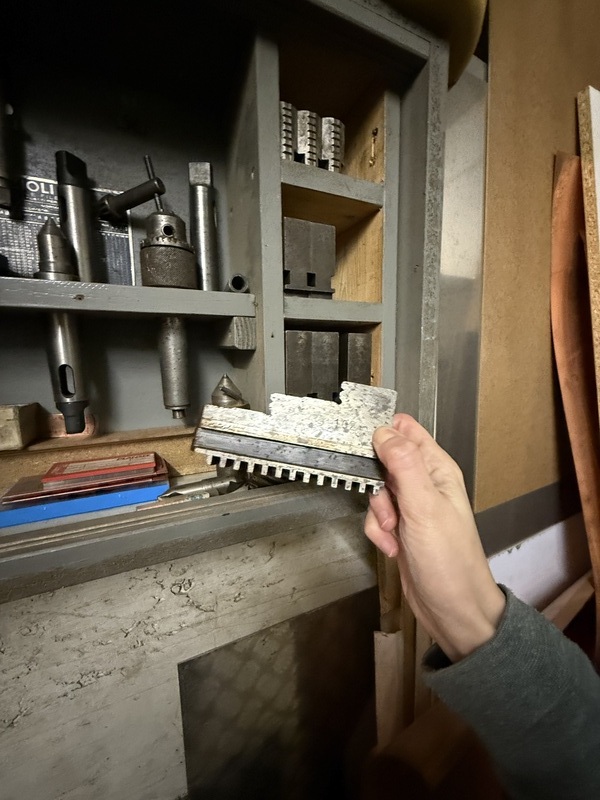

mit je einem Satz Dreh- u. Bohrbacken

Vierbacken-Drehbankfutter Ø 190mm (zentriert)
mit je einem Satz Dreh- u. Bohrbacken

Planscheibe (mittenzentriert) Ø 300mm
mit Drehherz

Planscheibe Ø 450mm
mit 4 Spannbacken (exzentrisch spannend) -

Stehkörnerspitzen MK 4

Rollkörner MK 4

Rollkörner MK 2

Zahnkranz-Bohrfutter 1–16mm MK 2
dito 0–13mm MK 4
dito „ROHM“ 5–20mm MK 4

Schnellspann-Bohrfutter „Albrecht“ 3–16mm MK 2
Zahnkranz-Schlüssel: P. 17, 16, 20

Reduzierhülsen:
2/1 MK
2/3 MK
4/3 MK
4/2 MK

Drehstähle:
Typ: SIMPLEX P
1 x CTAPR 90°
20x20 → positiv
1 x CTPPR 90° A
(77TP20x20) → positiv

Passende Wendeschneidplatten: Poste S36T, Form TPMR-160308-EN
1 x T-MAX P PTNR-16-3R
25x25-16 negativ
Passende Wendeschneidplatten: S36T/TNMG-160408EN

M.E.R.K-Stahlhalter mit Schraubstähle:
Typ RA19 Abstechstahl + Messer RA19d
Typ TG4 (21) 16x30/L=18°
für Messingschraube 12x12
mit Schraubstange Typ RA10

Ersatzköpfe:
D – Schruppstahl
K – Schlichtstahl
S – Abstechstahl
60° – Innengroßstahl
Zentrierbohrer Ø 3.15x10 HSS

HM-Sonderdrehstähle ISO:
150 Ø Innen-Uhr-Drehstahl 20x20
150 Ø Innen-Bohrschaftstahl 20x20
150 Ø Innen-Uhr-Drehstahl 16x16
150 Ø Innen-Bohrschaftstahl 16x16
150 Ø Abgesetzter Eck-Drehstahl 20x12x4

Alle Angaben unter Vorbehalt - bin keine Technikerin. Kann jederzeit getestet werden.
